污水利用臭氧降cod設計案例
一、污水水質：
現有污水需要用臭氧進行處理，水量500噸/天設計25T/h，主要放在深度處理階段，COD由150降到50以下；色度由80降到30以下。選用氧氣源臭氧4kg/h。
二、臭氧發生器選擇：
污水處理降COD、脫色、除味推薦使用氧氣源高濃度臭氧發生器，配套臭氧專用制氧機，氧氣純度90%，高純度氧氣產生高濃度臭氧，臭氧濃度80-100mg/L，氧化性強，降COD效果好！推薦使用佳環YT型高氧大型臭氧發生器，每小時的產量在4000g/h。
氣源系統包括：空氣壓縮機、儲氣罐、精密過濾器（Q級）、冷凍干燥機、精密過濾器（P級）、吸附干燥機、儲氣罐、精密過濾器（S/C級）
氣源部分：上述氣源部分為本套系統全套標配，滿足以上氣源技術參數要求，已可采用外接干燥潔凈空氣氣源或氧氣源供臭氧發生系統使用。
成本分析
佳環YT-4KgA型高氧大型臭氧發生器臭氧放電室裝機功率是40KW，實際運行功率是33KW，即每小時耗電33度，按照電費1元/度，每天開機20h，則每天的運行成本在：33度*1元*20小時=660元。每年的運行成本660元*360天=237600元。
其他廠家的臭氧發生器的功率大概在50KW/KG，則4KG臭氧發生器的實際運行功率是37KW，即每小時耗電27度，按照電費1元/度，每天開機20h，則每天的運行成本在：37度*1元*20小時=740元。每年的運行成本640元*360天 =266400元。
則每年使用佳環YT-4KgA高氧大型臭氧發生器可以節約電費：266400-237600=28800元

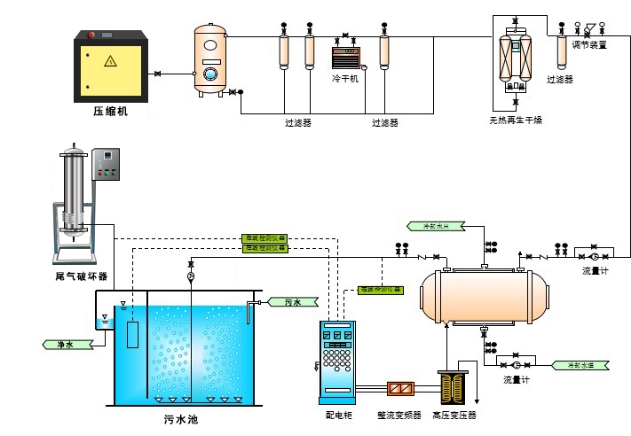

設計方案：
臭氧發生器安裝注意事項
5.1、室內應有無易燃易爆氣體及導電粉塵。禁止安裝在氨氣易泄露或有發生爆炸危險的危險區域
5.2、室內有380v/50Hz交流電源。
5.3、環境溫度要求：0℃-33℃
5.4、環境適度要求：≦45％
5.5、放置本機的地面要求平整，注意將設備平穩放在地上或支架上
5.6、設備安裝時保持設備工作環境通風及空氣干燥，該空間須安裝風扇或空調
臭氧發生器售后服務
1．設備質保期
設備保修期為設備出廠之日起一年保修，終身維護；
2．操作、維修人員的培訓
免費安排業主方操作、維護人員培訓，達到：
①操作人員能熟練操作設備；
②維修人員需掌握設備的日常維護和維修工作。
3．用戶走訪
在保修期內不少于一次；檢查設備運行狀況，給用戶提供合理化建議。
4．故障排除
①接到用戶設備出現故障的信息后，當日給用戶明確答復；
②接到服務電話后，本市24小時到達現場，省內其他地市48小時到達現場，省外地市在72小時內可到達用戶現場，檢修設備保證用戶正常使用。
5．其他服務
①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理；
②定期提醒用戶更換易損件，檢查設備及注意事項。
6．質量承諾：
①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。
②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新?lián)p壞零件，期限為設備出廠之日起一年保修期內。
③在正常的使用情況下，整機設備使用壽命為10年。
④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：
A、環境過于潮濕或機器結構內部進水而導致產品損失
B、擅自改動產品結構而導致產品損壞
C、因自然災害或其它不可抗力而導致產品損壞
D、因操作不當導致機器出故障。
